一、实验目的

1、了解孔板流量计的构造，测流原理和使用方法

2、掌握孔板流量计流量系数的测定方法

二、实验设备技术规格:

（1）实验设备外形尺寸：长*宽*高（mm） 1500*500*1700

（2）带有稳压箱的循环供水系统:

配有不锈钢离心水泵单相电源: 250W 220V 50HZ)             1套

（3）存水箱尺寸：PVC材料75（长）×50（宽）×30（高）（cm） 1个

（4）实验段不锈钢长孔板                                     1个

（5）比压计高125（cm）                                      1套

（6）压力表 0.2-0.25MP(直径100毫米径向M20X1.5)              1支

（7）量水箱带泄水阀PVC材料50（长）×20（宽）×50（高）（cm）    1个

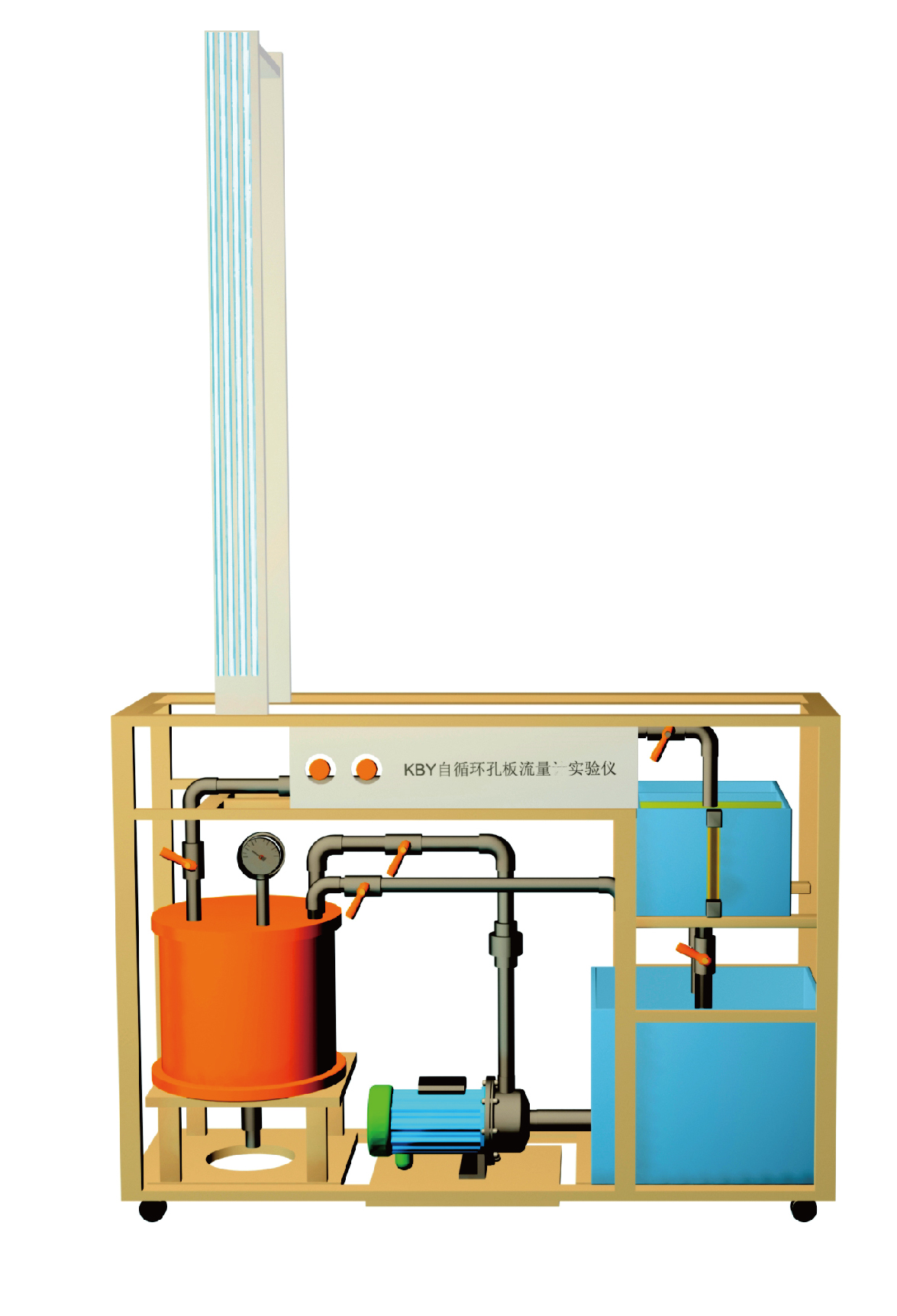

三、实验设备简图

孔板是有压管道上量测流量的一种仪器。如图（1）所示，由上下游管道、孔板等组成。上下游管道各设一个测压孔，分别与测压管相连，测压管的顶部连通，形成比压计，用以测量测压管水头差。

1水泵；  2稳压箱；  3压力表；  4放气调压阀；  5泄水槽；6转向管； 7比压计；

8通气管夹；  9上游阀门；  10下游阀门；  11量水箱泄水阀； 12量水箱；13孔板
