一、 实验目的

?1、观察管道水击现象的发生、传播与消失过程,增强对水击现象的感性认识。

2、观察水击压强，加深对水击作用与影响的认识。

3、了解调压室消减水击压强的作用。

二、主要技术参数

1 外形尺寸：长*宽*高（mm）6500*500*2900

2 配备: WBD50-025 250W 220V 50HZ 低噪音不锈钢水泵(国家优秀节能新产品)

3 供水流量:1000ml/s

4 实验段流量: 800ml/s

5 WBD50-025 220V 50HZ 低噪音不锈钢水泵(国家优秀节能新产品)? 1台

6 不锈钢压力计 1件

7 ?弹性实验段 长566cm?? 1件

8 PVC进水箱 直径250cm 高138cm??? 1件

9 PVC存水箱 长165cm宽45.2cm高40cm??? 1件

10 透明有机玻璃调压井直径6.5cm 高120cm??? 1件

11 光电检测仪????????????? 1台

二 实验设备简图

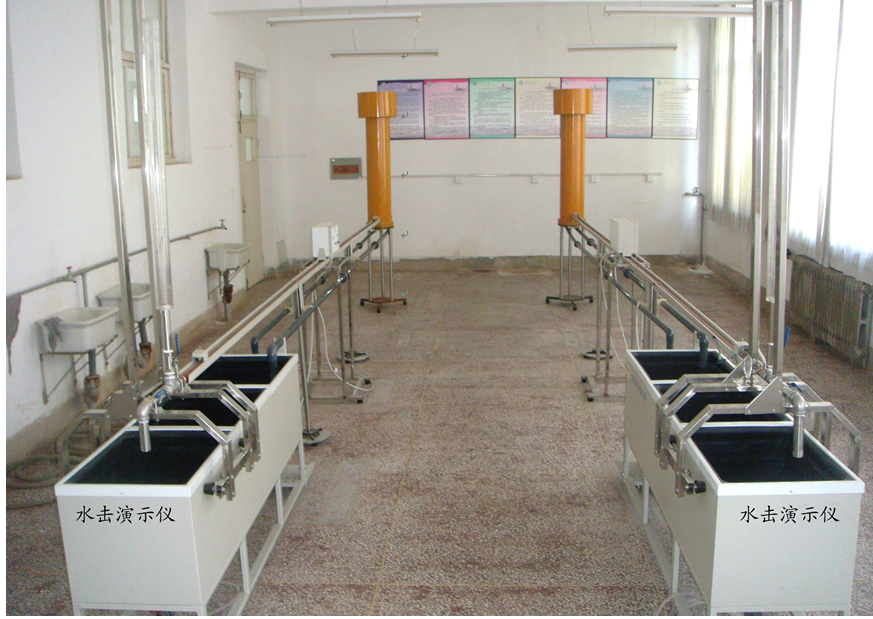

?????? 如图为水击与调压室现象演示设备示意图。供水箱有溢流装置，可保证实验水流为恒定流。实验管段采用易胀缩的橡胶软管，

利于演示水击波的传播过程。在实验管段的上、下游端装有接触指示灯，用以显示水击波传播的往复情况。在橡胶软管下游安装

钢管，其上装控制阀门，在阀门上游側安装粗有机玻璃管用来模拟调压室。在调压室的左侧装有测压管，用来观察水击压强。

?

1 供水箱；2 接触点 3 橡胶软管；4 溢流管 5 水泵；6调节阀门；7 存水箱；8测压管；9调压室；10调压室阀门；11泄水阀门；12显示板
